- Технические характеристики и другая информация предоставляются для справки.
- Чертежи и изображения представлены для ознакомления

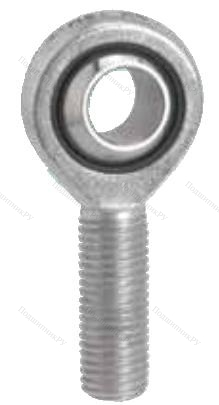

Шарнирный наконечник TSM 16CSS ISB
Конструкция наконечника состоит из стержня, покрытого наружной катаной резьбой для монтажа, отвечающей стандарту СЕТОР 1, и шарнирной головки в форме игольного ушка, где размещается подшипник скольжения с высотой и шириной B(H):21мм.
Какими характеристиками обладает Шарнирный наконечник TSM16CSS ISB?
- Узел необслуживаемый, в качестве детали, снижающей коэффициент трения, выступает специальная прокладка из политетрафторэтиленовой ткани (PTFE).
- Сферическая головка самоцентрируется, в некоторой степени компенсируя осевые перекосы при работе.
- Устройство идеально подходит для длительной непрерывной эксплуатации с максимумом динамических нагрузок, выступая альтернативой паре трения сталь-сталь.
- Возможно перемещение модели по криволинейной траектории во время опрокидывания, вращения и движения.
Наши специалисты проконсультируют вас и помогут приобрести Шарнирный наконечник TSM16CSS ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 32мм до 125мм в режиме онлайн!
Вид резьбы | наружная |
C1, мм | 15.5 |
h1, мм | 66 |
d1 | 19,3 |
d (h7), мм | 16 |
dk | 28.58 |
I3 | 37 |
I4 | 87 |
Динамическая нагрузка C, kН | 23 |
Статическая нагрузка C0, kН | 29 |
Вес, кг | 0.18 |
Альтернативная маркировка SKF | SAKB16M |
Альтернативная маркировка FAG | GAKR16-PW |
Альтернативная маркировка FLURO | GASW16RR |
Альтернативная маркировка IKO | POS 16 EC |
B, мм | 21 |
D, мм | 32 |
d2, мм | 42 |
r1 | 0.3 |
G (резьба) | M16x2 |
Угол поворота (градусы) | 15 |
Пара трения | сталь/PTFE |
Производитель
|
ISB |
Ширина B
|
21 |
Внешний диаметр D
|
32 |
Размер
|
x32x21 |
Вес, кг
|
0.18 |
Модель
|
TSM16CSSISB |
EAN
|
KOQ5N08OKO |
