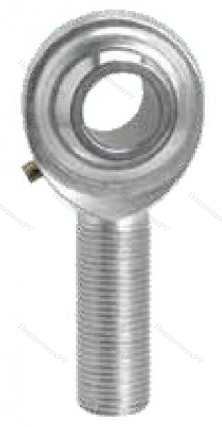

Шарнирный наконечник SA 70ES ISB
Стальной шихтованный корпус изделия напоминает по форме игольное ушко со специальным отделением для монтажа тела скольжения – подшипника. Наружная шина выступает единым элементом с цапфой, оснащенной катаной внешней резьбой.
В чем плюсы и особенности такой детали как Шарнирный наконечник SA70ES ISB?
- Деталь переносит одновременно осциллирующие вибрации, продольное перемещение и вращательные движения. Это оптимальный вариант для создания опорного или соединительного узла с шириной и высотой от - B(H):49мм.
- Поверхность конструкции покрыта цинком для защиты от коррозий.
- Внутренняя укрепляющая пластина отсутствует.
- Наличие смазочного штуцера позволяет обслуживать изделие.
- Может работать в условиях непродолжительных и непостоянных ударных механических нагрузок.
Мы предлагаем Шарнирный наконечник SA70ES ISB весом 8.2гр. и внутренним диаметром от d - 70мм до 50мм по выгодной цене специально для вас!
Вид резьбы | наружная |
C1, мм | 42 |
h1, мм | 235 |
I2, мм | 315 |
d1 | 77,8 |
dk | 92 |
I1 | 125 |
I7 | 87 |
Динамическая нагрузка C, kН | 315 |
Статическая нагрузка C0, kН | 564 |
Вес, кг | 8.2 |
Альтернативная маркировка SKF | SA70ES |
Альтернативная маркировка FAG | GAR70DO |
Альтернативная маркировка FLURO | EA70 |
B, мм | 49 |
d, мм | 70 |
D, мм | 105 |
d2, мм | 160 |
l1 | 125 |
l2 | 315 |
r1 | 1 |
G (резьба) | M56x4 |
Угол поворота (градусы) | 6 |
Пара трения | сталь/сталь |
Производитель
|
ISB |
Ширина B
|
49 |
Внешний диаметр D
|
105 |
Внутренний диаметр d
|
70 |
Размер
|
70x105x49 |
Вес, кг
|
8.2 |
Модель
|
SA70ESISB |
EAN
|
6291BCY72C |
